Правильное армирование ленточного фундамента

C помощью фундамента обеспечивается устойчивость здания и передаются нагрузки от строительных  конструкций на грунт основания. Это первичная и важнейшая часть любого сооружения.

Ленточный фундамент – сплошная полоса, располагающаяся под всеми несущими стенами (внутренними и наружными) определенной расчетной ширины и глубины заложения.

В верхней части достаточной будет толщина, равная толщине стены (с утеплителем). Подошва ленточного фундамента зависит от суммы нагрузок на погонный метр от вышележащих конструктивных элементов и характеристик грунта.

Такие фундаменты могут выполняться из бута (крупных камней, скрепленных раствором), бутобетона, сборных плит и блоков, армированного монолитного бетона. В последнем случае в траншее, выкопанной до отметки уровня промерзания или надежного слоя грунта, устраивается щебеночная или песчаная утрамбованная подушка (100мм) и устанавливаются опалубочные доски или щиты.

Главную роль в армировании ленточного фундамента выполняют продольные, работающие на изгиб, стальные стержни нижнего и верхнего поясов. Минимальный их диаметр-12 А-ІІІ, количество их зависит от ширины ленты фундамента.

При толщине в 400мм достаточно двух стержней в горизонтальной плоскости, при большей ширине увеличивается число продольных стальных элементов, шаг между которыми принимается от 150 до 200мм. В поперечном направлении основные стержни обвязываются проволокой через каждые 150мм и соединяются крюками из арматуры меньшего диаметра – 6 А-І , 8 А-І.

Порядок установки арматурних каркасов

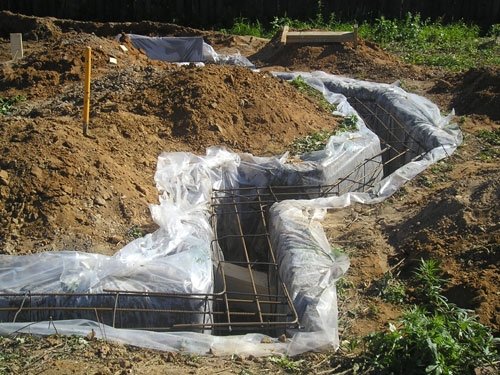

По низу опалубки на песчаную (щебеночную) подушку, на защитный слой бетона в 30-40мм с шагом 150мм укладываются поперечные стержни, ? 12 А-ІІІ, имеющие длину на 50мм меньше ширины опалубки. Вдоль всей ленты фундамента - по периметру будущего здания, включая внутренние участки - в два ряда, по наружному и внутреннему краю, с шагом 500-800мм устанавливаются (втыкаются в землю) поперечные арматурные стержни, ? 8-10 А-ІІІ.

Укладывается первый ряд продольной арматуры нижнего пояса (? 12 А-ІІІ, ? 14 А-ІІІ, ? 16 А-ІІІ, в зависимости от нагрузок) с достаточным перехрестом, который недопустим в углах фундамента. Выше на 200-300 мм устанавливается второй ряд продольной арматуры нижнего пояса.

Горизонтальные стержни привариваются к вертикальным, воткнутым в землю. В верхней части фундамента таким же образом изготавливается верхний пояс из двух рядов продольной арматуры, расположенных на высоте 200-300 мм один от другого. Все стальные стержни таким образом соединены в единый каркас, сохраняющий форму при заливке бетонного раствора и штыковании.
